双网口录像机有哪些作用?如何使用?
专栏:行业资讯
发布日期:2021-01-06
阅读量:1258
作者:弱电行业
来源:行业资讯
录像主机有两个IP,LAN1是用来连接外网,远程访问;两张网卡使用相同的IP地址,选择“主网卡”,可选择LAN1或LAN2为主网卡,当一块网卡的网络出现故障时,系统启用备份网卡来保证系统的网络工作正常。

双网口录像机有哪些作用?录像机的双网口功能在多种类型的环境中需要用到,例如监控要接入两个不同网段设备、内外网、专线接入公安网、企业内网和监控网连接、冗余链路保障监控稳定、等等,都需要双网口来支撑。本期我们来了解下这方面的内容。



双网口NVR的工作模式双网口NVR一共有三种工作模式,如下:

1、多址设定

两张网卡参数相互独立,网卡独立工作。


2、容错模式

两张网卡使用相同的IP 地址,当一块网卡的网络出现故障时,系统启用备份网卡来保证系统的网络工作正常。


3、 端口聚合

两张网卡使用相同的IP 地址,将录像机的两个网口汇聚在一起形成一个逻辑上的物理端口,聚合后可以增加带宽;同时,两个网口之间彼此动态备份,提高连接可靠性。


其中,关于址设定与容错模式在项目中使用的比较多,我们来重点了解下这两种模式的使用方法。


一、多址设定模式(连接多网段)

用途一、连接两个不同网段

摄像机数量较多时,需要分多个网段进行管理,两个网口可分别配置不同网段的IP地址,接入对应网段的摄像机。


配置方法:将NVR的工作模式设置为“多址设定”,分别选择网卡LAN1、LAN2设置对应网络参数:

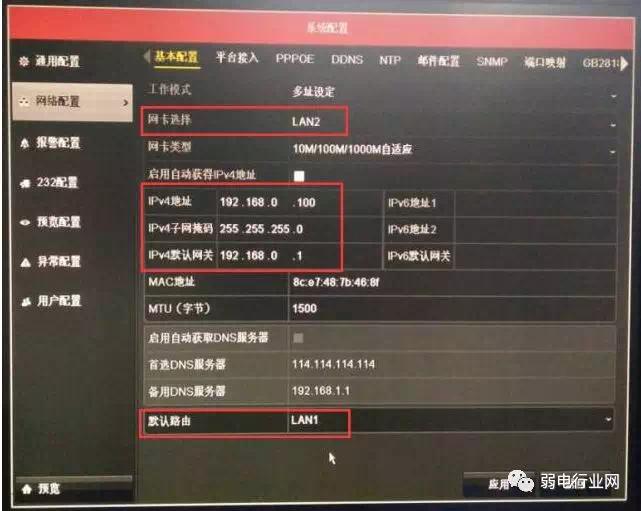

在录像机主菜单-【系统配置】-【网络配置】-【基本配置】将工作模式改成多址设定,网卡选择LAN1,设置录像主机IP为192.168.1.100,因为LAN1是连接路由器,外网访问的,因此默认选择LAN1。


摄像头的交换机接到录像主机的LAN2口,网卡选择LAN2,设置录像主机LAN2的IP地址为192.168.0.100


录像主机有两个IP,LAN1是用来连接外网,远程访问;LAN2是用来添加同网段的摄像头,然后再通道管理-IP通道管理里面添加摄像头,这样就能实现添加不同网段的摄像头。

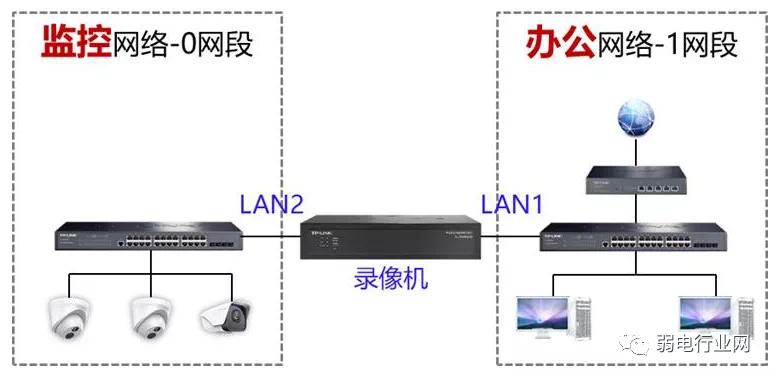

用途二、监控和办公网络隔离

监控网络与办公网络需要隔离开的环境中,在保障内网监控设备安全的前提下,双网口可以实现办公网络访问监控画面。


配置方法与上述应用1相同,注意默认路由选择连接办公网络的LAN口。

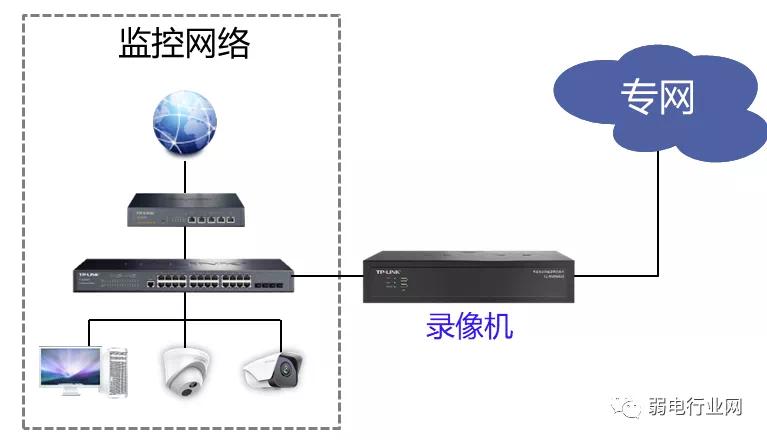

用途三、接入公安专网

双网口NVR分别连接监控内网和公安专线,通过GB28181接入平台,这个很多公共监控项目中经常会用到,例如智慧工地、平安乡村、明厨亮灶等项目,都需要通过公网或专线将监控对接到平台中,完成公安网接入,我们一般指的就是国标GB28181平台。


配置方法与上述应用1相同,注意默认路由选择连接专网的LAN口。


例如海康的平台接入:




二、容错方式

除了上面的多址设定模式的一些用途外,双网口录像机还有容错方式用的也比较多,两个千兆网口可以直接连接局域网任意交换机,正常情况下,所有数据流量均通过主网卡传输,备份链路空载。当主网卡的网络出现故障时,系统自动启用备份网卡,确保监控系统稳定运行。


两张网卡使用相同的IP地址,选择“主网卡”,可选择LAN1或LAN2为主网卡,当一块网卡的网络出现故障时,系统启用备份网卡来保证系统的网络工作正常。



当然还有一些双网口录像机有端口聚合模式,可以进行端口汇聚的交换机连接。
